材料的线膨胀系数和材料的热传导率

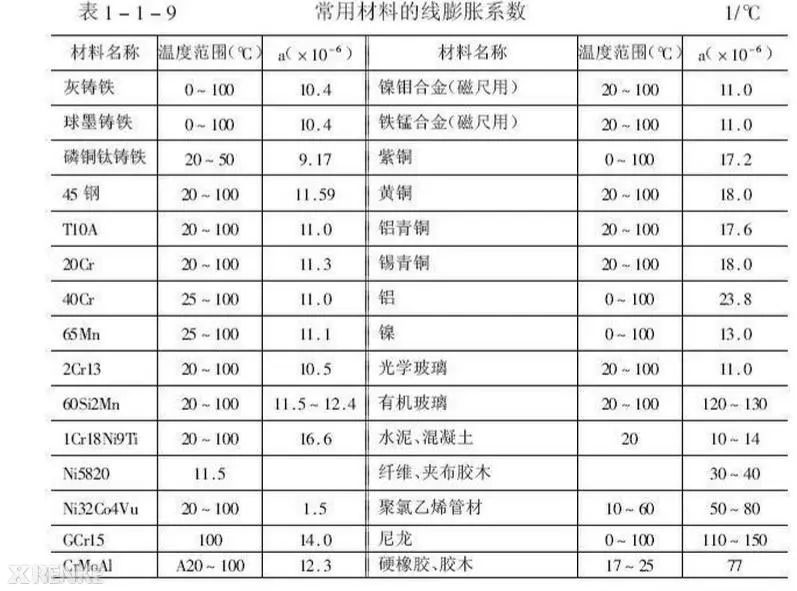

常用材料的线膨胀系数
为了要制作金属模具，人们使用的是以碳素钢为中心的钢材。但最近的金属模具出于隔热目的等因素考虑，会使用有色金属和非金属材料。组装金属模具时，可在室温下调整尺寸。但由于在进行注射成型加工时，会降低或是升高金属模具的温度。因此，部件会出现热膨胀（线膨胀或体积膨胀）。可以认为，不考虑膨胀余量的话，金属模具的动作就会变差或是部件受损。
|
材料名称 |
线膨胀系数：单位 ×10−6、1／K−1、293K＝20℃ |
|
S55C |
11.7 |
|
SKD11 |
11.7 |
|
预硬化钢 |
11.5 |
|
18−8不锈钢 |
17〜18 |
|
镍钢 |
0.9 |
|
铁 |
11.8 |
|
镍铬合金 |
18 |
|
超因瓦合金 |
−0.01 |
|
硬铝 |
23 |
|
铜 |
16.5 |
|
黄铜 |
18~23 |
|
青铜 |
17.3 |
|
钛 |
8.2 |
|
银 |
18.9 |
|
金 |
14.2 |
|
铂 |
8.9 |
|
锡 |
20 |
|
硅（silicon） |
2.6 |
|
氧化锆 |
5.4 |
|
金刚石 |
1.0 |
|
碳 |
3.1 |
|
钨 |
4.5 |
|
瓷器 |
6.8 |
|
大理石 |
3~15 |
|
砖 |
3~6 |
|
玻璃 |
9 |
|
石英玻璃 |
0.5 |
|
混凝土 |
7~13 |
|
丙烯酸树脂 |
70~90 |
|
酚醛树脂 |
21~33 |
热传导率是作为从某种材料夺去热能或是对其给予热能的物资的特性之一。热传导率一般用ｋ来表示。这是在厚度为1m的板的两个面上有1Ｋ（1℃）的温差时，以通过板的单位面积（1m2），在1秒内流过的热量来表示的特性。一般情况下，金属存在有热传导率较大的倾向。热传动率大的物质，具有可在短时间内大量传递热的能力。
这是主要物质的热传导率。
|
物质名称 |
热传导率k、0~100℃、单位：W・m−1・K−1 |
|
碳素钢 |
50 |
|
镍−铬钢 |
33 |
|
18−8不锈钢 |
15 |
|
铜 |
403 |
|
黄铜 |
97 |
|
青铜 |
53 |
|
镍 |
94 |
|
钛 |
22 |
|
钴 |
22 |
|
铝 |
236 |
|
镁 |
157 |
|
锌 |
117 |
|
锡 |
68 |
|
金 |
319 |
|
银 |
428 |
|
钼 |
139 |
|
汞 |
7.8 |
|
钨 |
177 |
|
丙烯酸树脂 |
0.2 |
|
云母 |
0.55〜0.79 |
|
纸 |
0.06 |
|
玻璃 |
0.55〜0.75 |
|
玻璃棉 |
0.04 |
|
冰 |
2.2 |
|
混凝土 |
1 |
|
瓷器 |
1.5 |
|
石棉 |
0.06 |
|
木材 |
0.14〜0.18 |
|
羊毛 |
0.04 |
|
棉花 |
0.03 |
油气行业CCUS应用现状和发展建议
粉煤灰中有价元素的高值化利用研究进展
摘要：为实现粉煤灰中有价元素的高值化利用，阐述了沸石合成、元素提取、微晶玻璃的制备、地质聚合物的合成等高值化利用方式的研究现状，分析这些利用途径的优缺点，展望了粉煤灰的高值化利用前景，为粉煤灰的综合利用提供参考。
节能评估编制依据
